全自動轉角機
PCB轉角機是SMT/DIP產線中用于調整PCB板傳輸方向的關鍵設備，通過角度轉換實現不同工位間的無縫銜接，確保產線連貫性?。以下是其核心技術要點與應用場景：
一、核心功能
?角度轉換?
支持?90°/180°定向旋轉?，適配SMT軌道與回流焊、波峰焊等設備的對接需求，減少人工干預?；
采用步進電機（如86步進電機）驅動，旋轉精度達±0.05mm，確保BGA等高精度元件板材無偏移?。
?自動化控制?
搭載?PLC+觸摸屏?控制系統（如信捷PLC），支持參數設定、故障自檢及I/O狀態監控?；
集成歐姆龍光電傳感器，實時檢測PCB位置并觸發傳輸動作，響應時間≤3秒?。
?多尺寸兼容?
適應PCB板尺寸范圍?50×50mm至610×508mm?，軌道寬度可通過插槽快速調節?；
傳送高度標準化為?900±20mm?（可定制），匹配主流貼片機及印刷機高度?。
二、結構組成
?傳輸軌道?：采用開模鋁合金軌道或冷軋鋼板焊接結構，表面噴粉防靜電處理，皮帶傳動速度可調（0.5-2m/min）?；
?驅動系統?：中大減速電機（功率200-250W）搭配滾珠絲桿，保障傳輸穩定性與低噪音運行?；
?定位模塊?：磁性接近開關+高精度導向桿，重復定位精度≤±0.5mm?。
三、應用場景
?SMT產線?：
在貼片機與印刷機間實現90°轉向，優化產線布局?；
與接駁臺聯動，完成PCB緩存及多向分流?。
?DIP組裝線?：
180°旋轉對接波峰焊設備，避免人工搬運導致的元件損傷?。

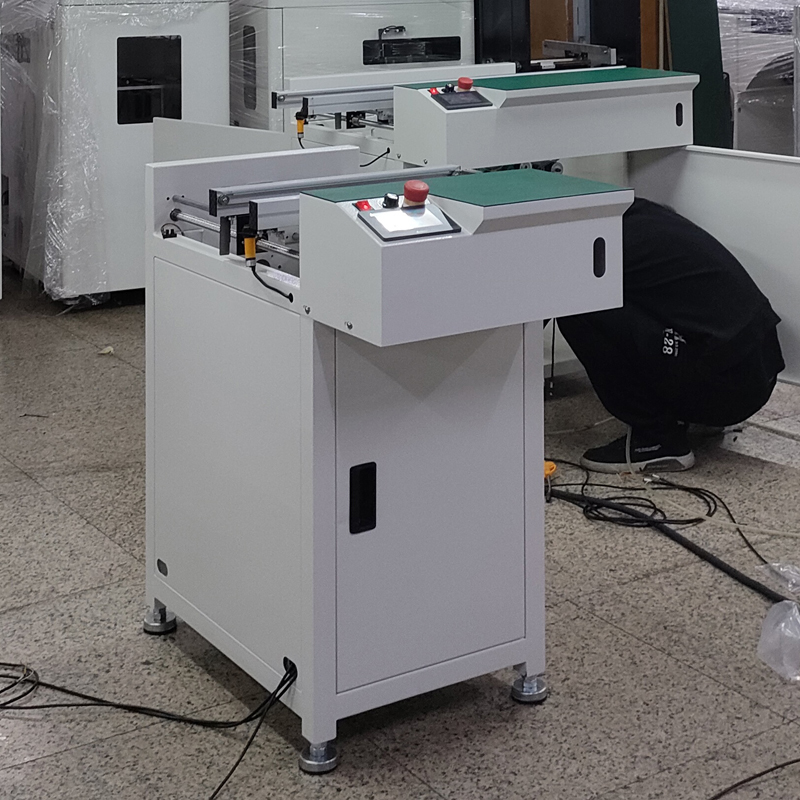

smt設備亞博轉角機

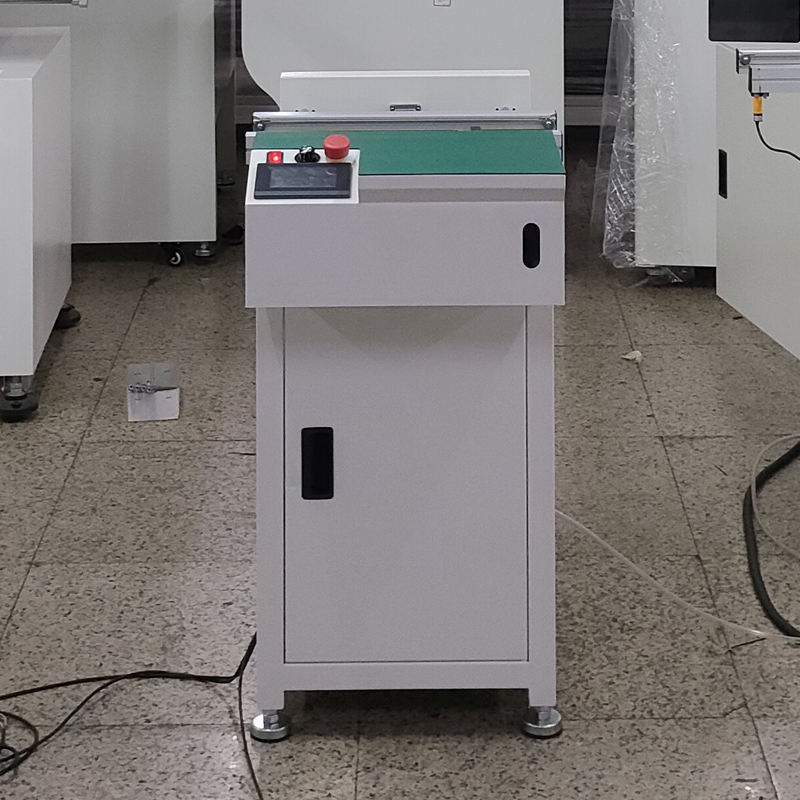

smt設備亞博轉角機

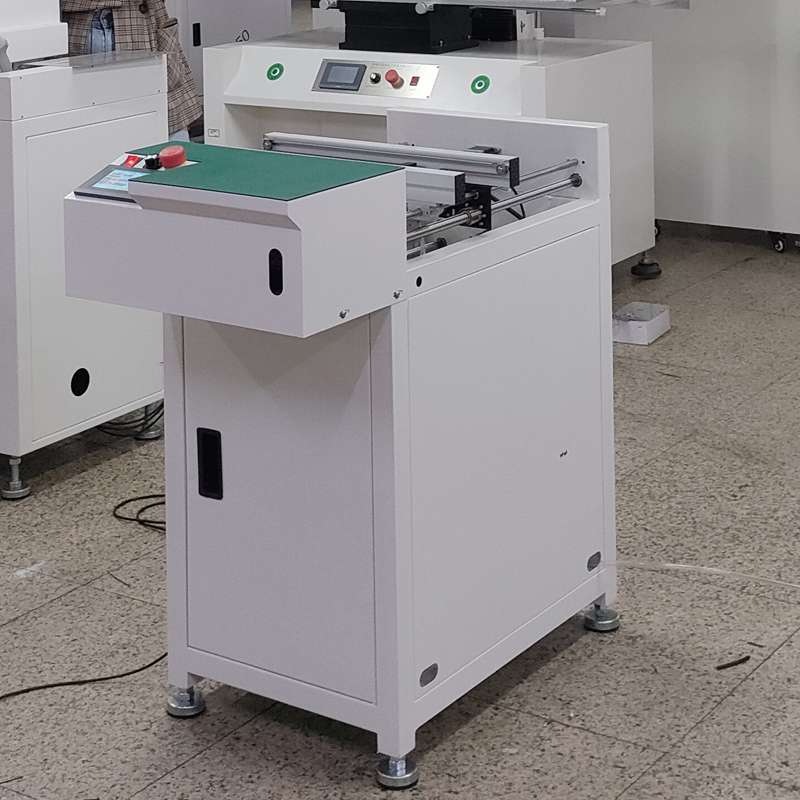

smt設備亞博轉角機
