真空吸板機

制造商	亞博SMT設備
型號	SD-8350

用途及特點

用途：用于SMT生產始端、接收下位機信號后將成疊的PCB板吸起送至軌導上面送至下臺機器

產品特點

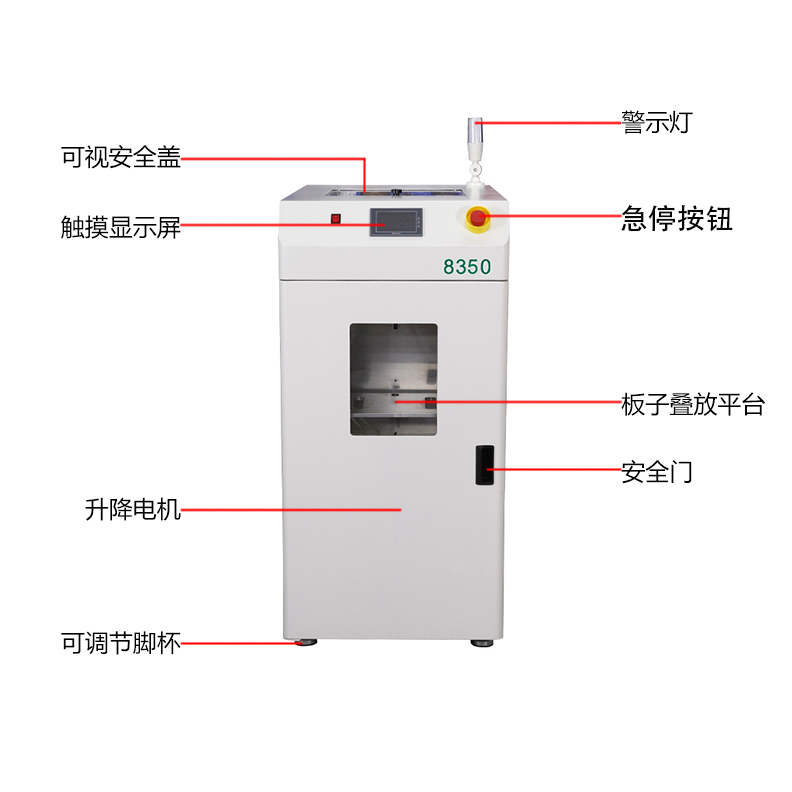

1、封閉式設計保證最高的安全防護等級，頂部安全蓋可以打開,方便維護時對機器硬件的處理

2、吸嘴采用超大強力磁鐵吸信移動盤面固定，可調節吸嘴的位置確保將電路板強力吸穩掉下來。吸嘴位置可以隨意移動（比如PCB板上面有小孔，我們可以在PCB范圍內移動吸嘴頭進行調節

3、穩固平衡的寬度調節裝置(手搖控制絲桿調節)

4、機器操作正面放入PCB板，門上有開口并安裝透明壓克力板可以不用打開門就可以監控到里面工作狀況

5、一次性存放PCB板數量220mm高度，如PCB板厚度為1mm大約可存放220PCS板

6、較小的機器占地面積

7、控制系統采用松下PLC控制，操作界面采用觸摸屏，配有自動報警系統

8、機架結構采用鈑金焊接，表面噴漆處理，彩色人機界面窗口

9、升降機構采用剎車馬達升降設定，步距可調，有效的縮短了上板時間，最多可疊放PCB 300片(0.6毫米厚電路板)

10、移載結構采用步進馬達移載方式，起步、停止可加減速設定，輸送平穩，不易沖板

11、配有標準的SMEMA信號端口，可與其它任何設備在線連接

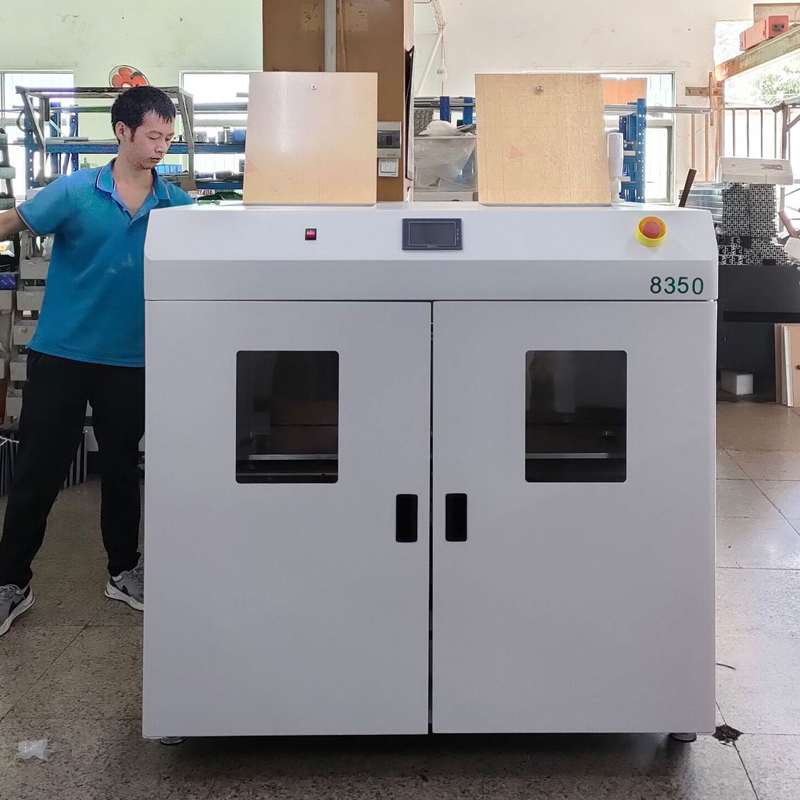

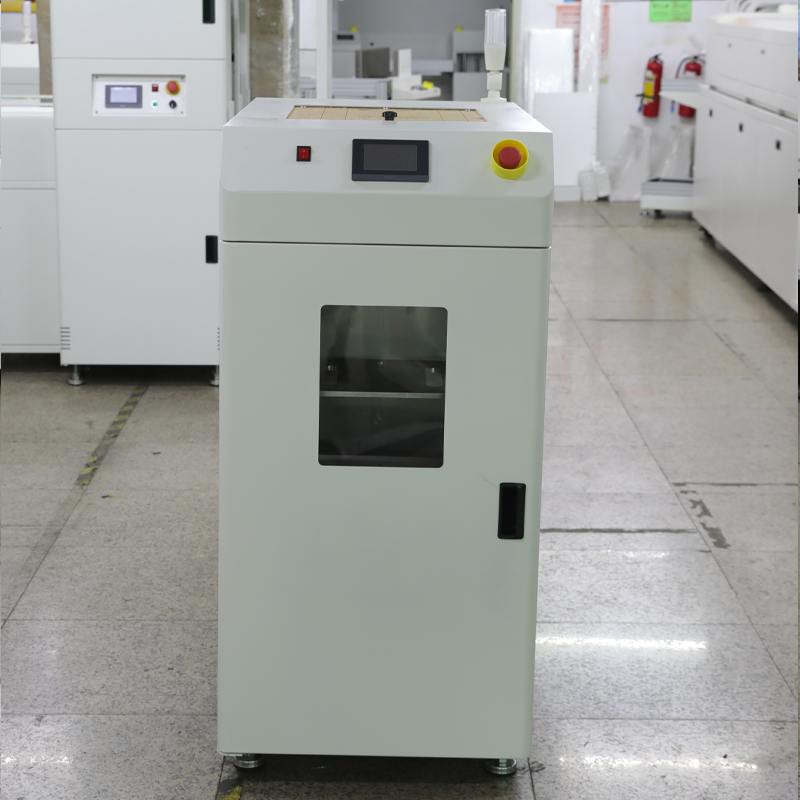

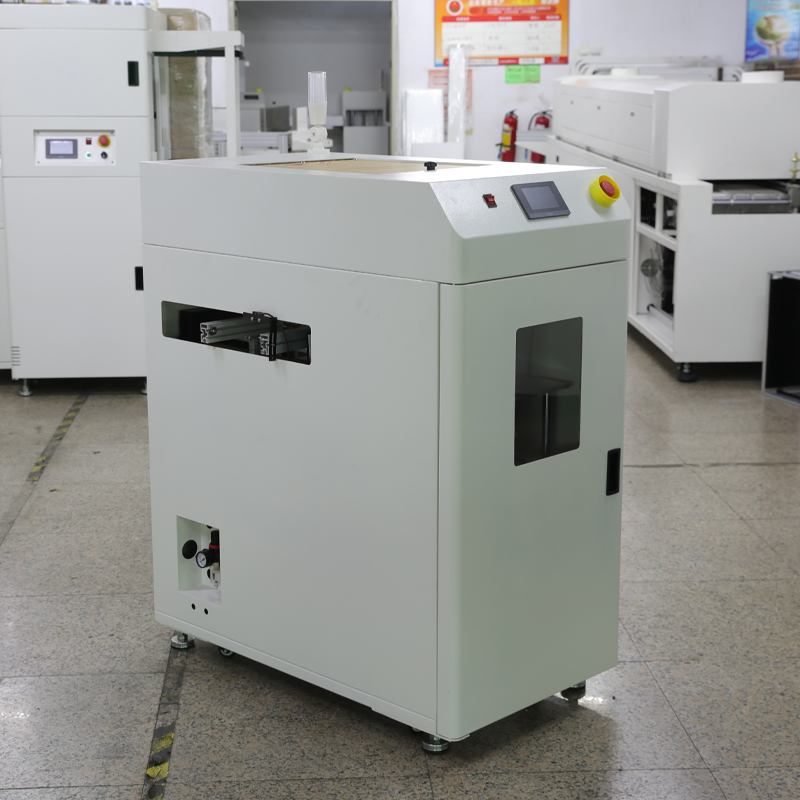

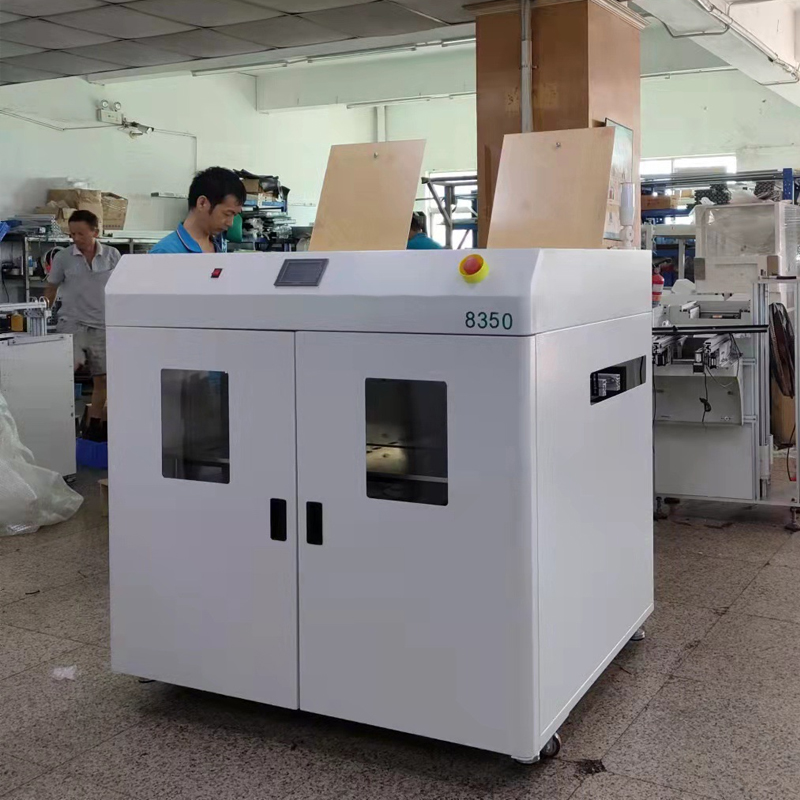

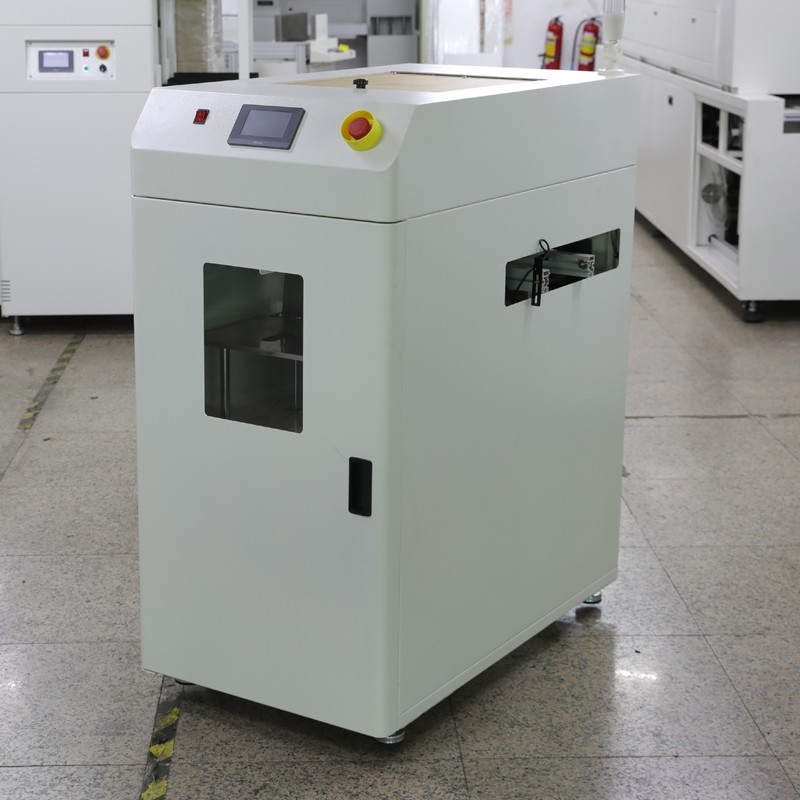

smt設備亞博真空吸板機1

smt設備亞博真空吸板機2

smt設備亞博真空吸板機3

smt設備亞博真空吸板機4

smt設備亞博真空吸板機5

smt設備亞博真空吸板機6

smt設備亞博真空吸板機7

smt設備亞博真空吸板機8

smt設備亞博真空吸板機9

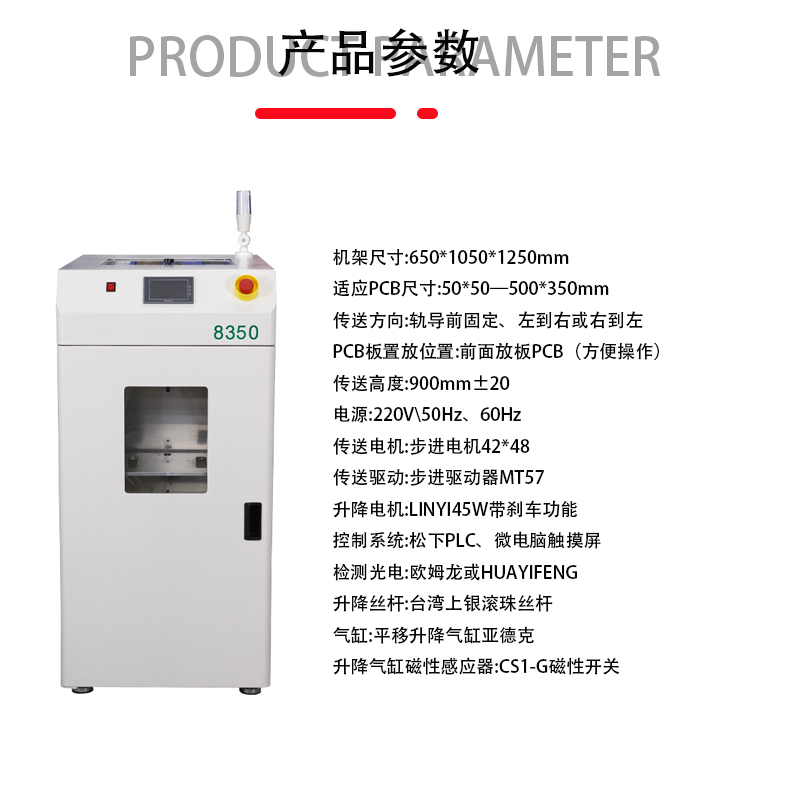

技術參數

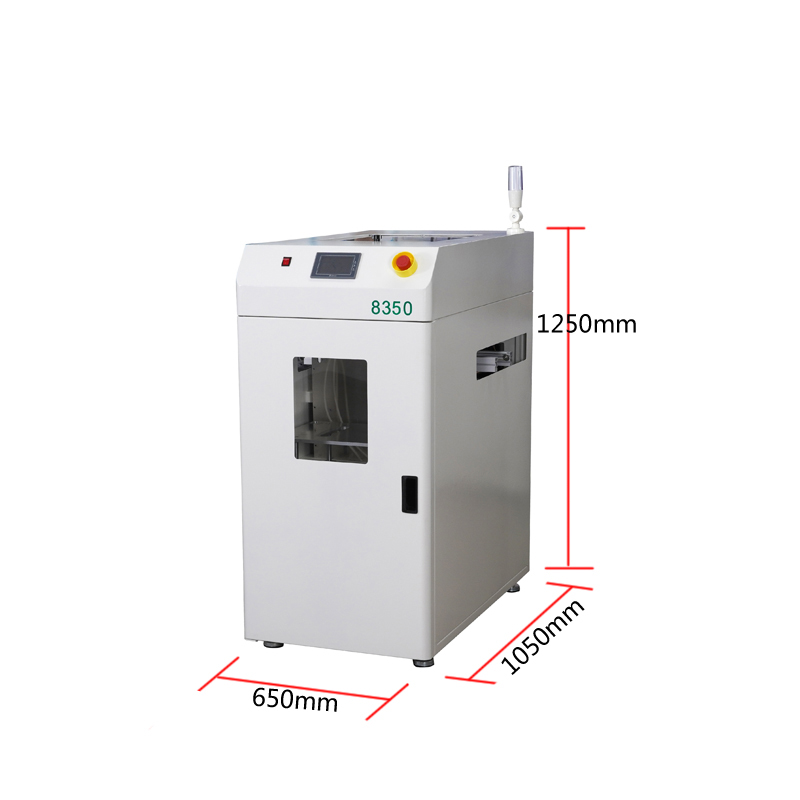

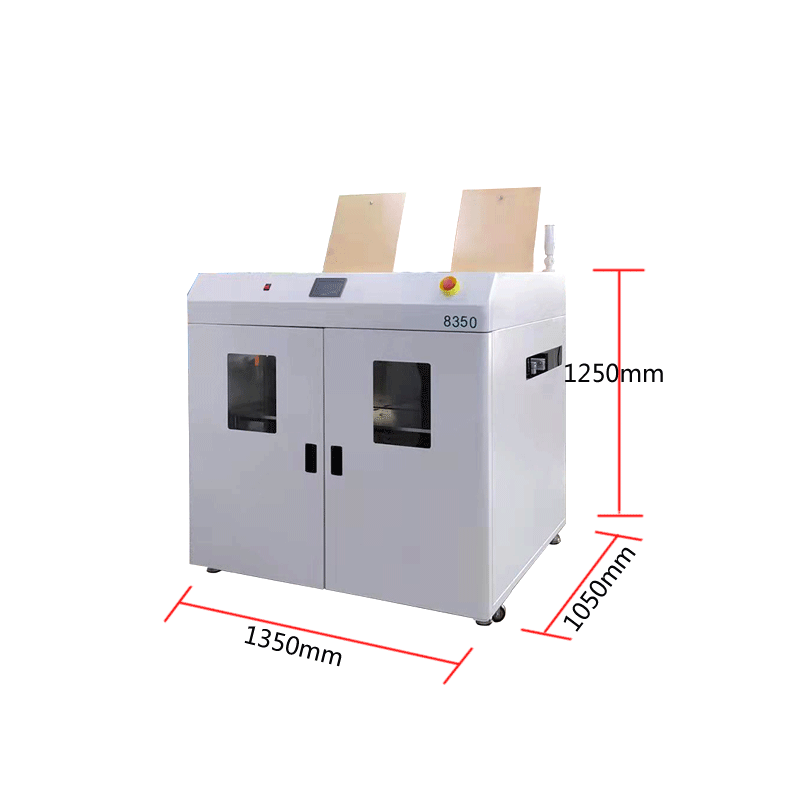

機架尺寸	65010501250mm
適應PCB尺寸	5050—500350mm
傳送方向	軌導前固定、可選擇左到右或右到左
PCB板置放位置	前面放板PCB（方便操作）
傳送高度	900mm±20
電源	220V\50Hz、60Hz
傳送電機	步進電機42*48
傳送驅動	步進驅動器MT57
升降電機	LINYI45W帶剎車功能
控制系統	松下PLC、微電腦觸摸屏
檢測光電	歐姆龍或HUAYIFENG
升降絲桿	臺灣上銀滾珠絲桿
氣缸	平移升降氣缸亞德克
升降氣缸磁性感應器	CS1-G磁性開關
PCB檢測光纖	松下
移載皮帶	帶鋼絲同步帶
平移裝置	步進電機及導軌移動
吸板裝置	大吸力真空發生器、真空吸嘴（四個吸嘴頭可任意移動吸取位置）

真空吸板機操作步驟※安裝調式

1.將本機電源插頭插入電源插座。

2.將快速氣插頭插入氣路快插座。

3.將本機前后聯機信號分別與前后設備連接。

3.1本機與前機連接信號 a.前機有板信號:X0，0V

b.本機需板信號:Y0，COM0

3.2本機與后機連接信號

a.本機有板信號:Y1，COM1后機需板信號:X1，0V

4.調整腳杯及移動設備，使本機Conveyor定導軌與后置連接設備(通常為絲印機)之Conveyor定導軌、高度一致并對齊。

5.將操作面板上電源開關旋鈕置于ON位置,此時電源指示燈點亮。

6.將開關“真空吸板/直通功能”切換所需功能之位置.

7.按下啟動按鈕后,本機臺進入所選功能運行狀態此時綠燈點亮。

8.當在手動調機狀態，先按“復位”按鈕，再分別按“托盤上升”、“托盤下降”、“吸盤上升”、“吸盤下降”、“真空”、“傳送”六個按鈕，即可分別實現以上六個功能。

9.按“吸盤上升”按鈕，使吸臂處于上極限位置，此時兩導軌處于夾緊狀態，打開前門，插上搖把，使導軌寬度調到與所需上之PCB板寬度相一致。

10.調整真空吸嘴及無桿氣缸上端之液壓緩沖器，使吸盤底面高出PCB板3~5mm為宜。11.在底板上放置一塊PCB板，使其與吸板機兩個定位邊靠攏。

12.按“吸盤下降”按鈕，使吸臂處于下極限位置，調整真空吸嘴、使四個吸嘴底面在同一水平面高度上，并調整四個分吸臂，使其在避開PCB通孔位置的前題條件下，盡量分布均勻。

13.一直按下“真空”按鈕，再按“上升”按鈕，使吸臂吸著PCB上升到上極限位置，然后釋放“真空”及“上升”按鈕，使PCB輕輕且準確的放置到Conveyor皮帶上。

14.重復9~13步，直至在下限位能吸到PCB，上升過程中無擦掉PCB現象，在上限位PCB板可準確且輕輕放到Conveyor導軌上為止。15.調整氣動二聯件之調壓閥及三個氣缸之限流閥，使吸臂升降及導軌夾緊放松之動作輕柔，無沖擊。

16.確認達到第14、15步要求后，在底板上放置一疊PCB，將“自動/手動/直通”旋鈕旋至“自動”狀態，并按“啟動”按鈕即可正常自動上板。直通功能

直通功能使用于本設備處于生產線之間，即前后均有相連設備，因丁藝要求此設備無需上板，僅做為一種Convevor。將“真空吸板/直通功能”切換至“直通功能”狀態，并按“啟動”按鈕，此時吸臂下升至上限位，兩導軌處于夾緊狀態。

17.當本機無板時便向前機需板信號，當有板感應到進板位光感時,傳送帶開始傳送將PCB板傳送至導軌出口位,此時本機向后發出有板信號.當后置設備(絲印機)發出需板信號時，本機Conveyor皮帶自動旋轉，將PCB送入后置設備。
