1.2米真空吸板機

制造商	亞博SMT設備
型號	SD-8350S

用途與特點

用途：

用于SMT生產始端、接收下位機信號后將成疊的PCB板吸起送至軌導上面送至下臺機器

產品特點：

1、封閉式設計保證最高的安全防護等級，頂部安全蓋可以打開,方便維護時對機器硬件的處理

2、吸嘴采用超大強力磁鐵吸信移動盤面固定，可調節吸嘴的位置確保將電路板強力吸穩掉下來，吸嘴位置可以隨意移動（比如PCB板上面有小孔，我們可以在PCB范圍內移動吸嘴頭進行調節

3、穩固平衡的寬度調節裝置(手搖控制絲桿調節)

4、機器操作正面放入PCB板，門上有開口并安裝透明壓克力板可以不用打開門就可以監控到里面工作狀況

5、一次性存放PCB板數量220mm高度，如PCB板厚度為1mm大約可存放220PCS板

6、較小的機器占地面積

7、控制系統采用松下PLC控制，操作界面采用觸摸屏，配有自動報警系統

8、機架結構采用鈑金焊接，表面噴漆處理，彩色人機界面窗口

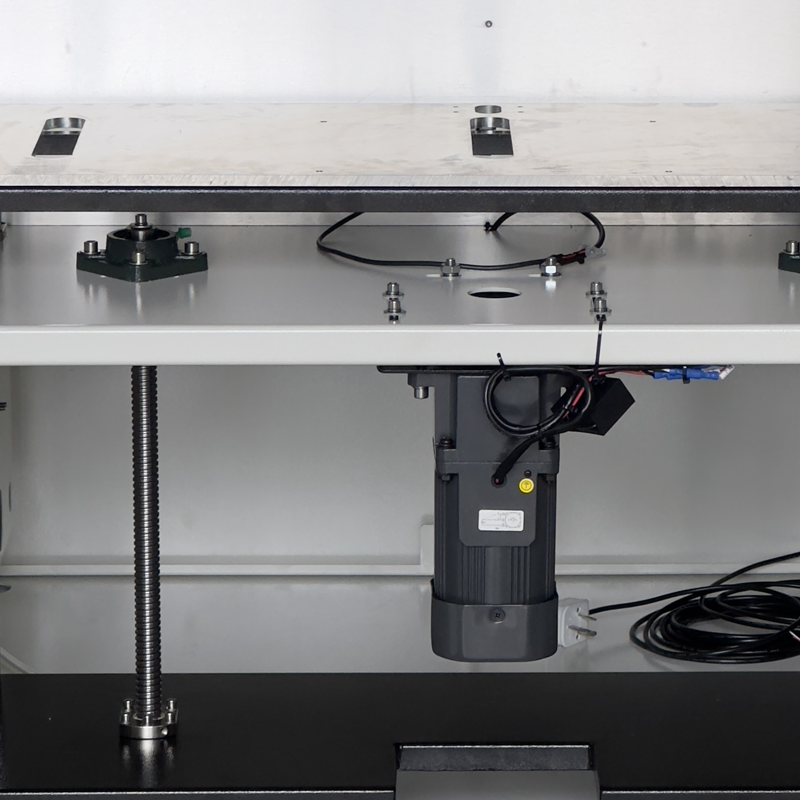

9、升降機構采用剎車馬達升降設定，步距可調，有效的縮短了上板時間，最多可疊放PCB 300片(0.6毫米厚電路板)

10、移載結構采用步進馬達移載方式，起步、停止可加減速設定，輸送平穩，不易沖板

11、配有標準的SMEMA信號端口，可與其它任何設備在線連接

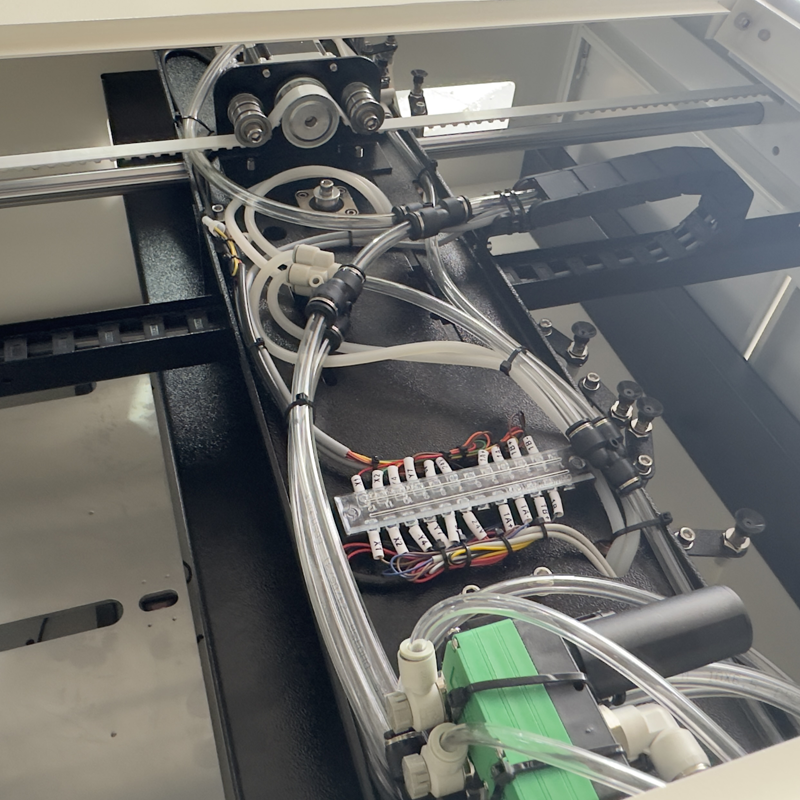

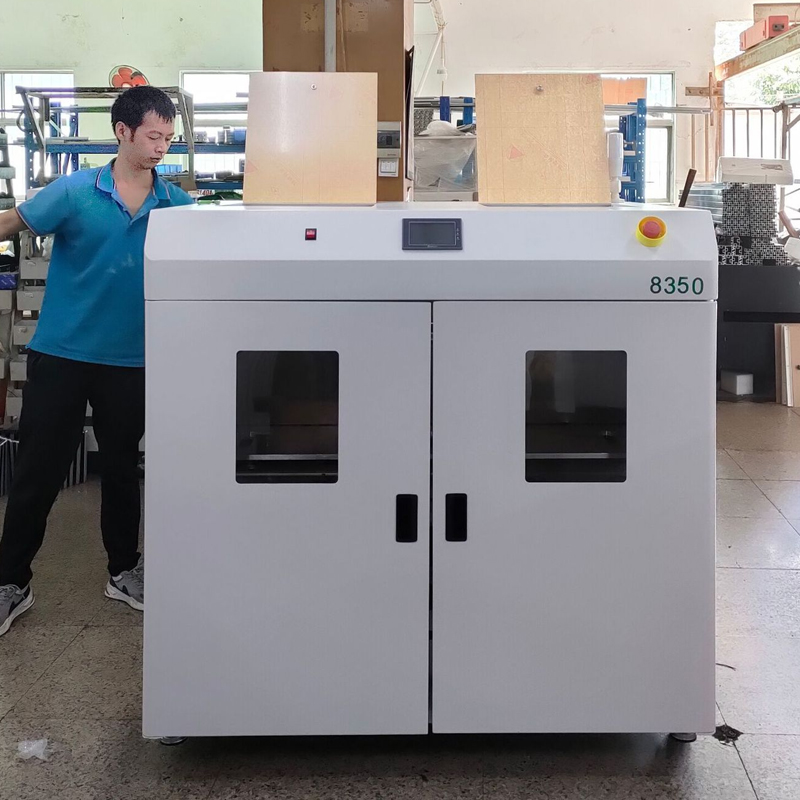

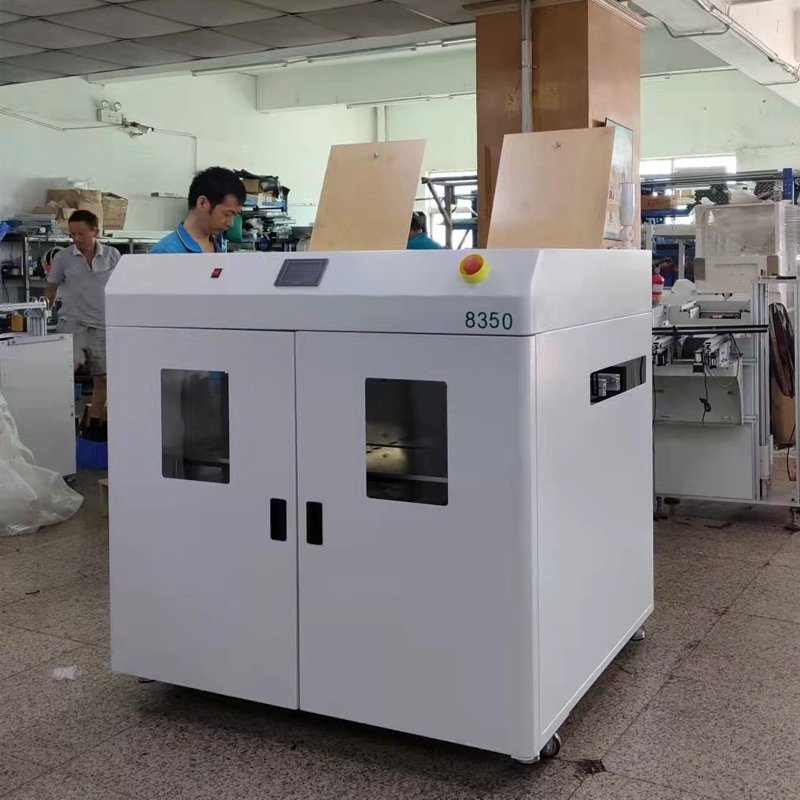

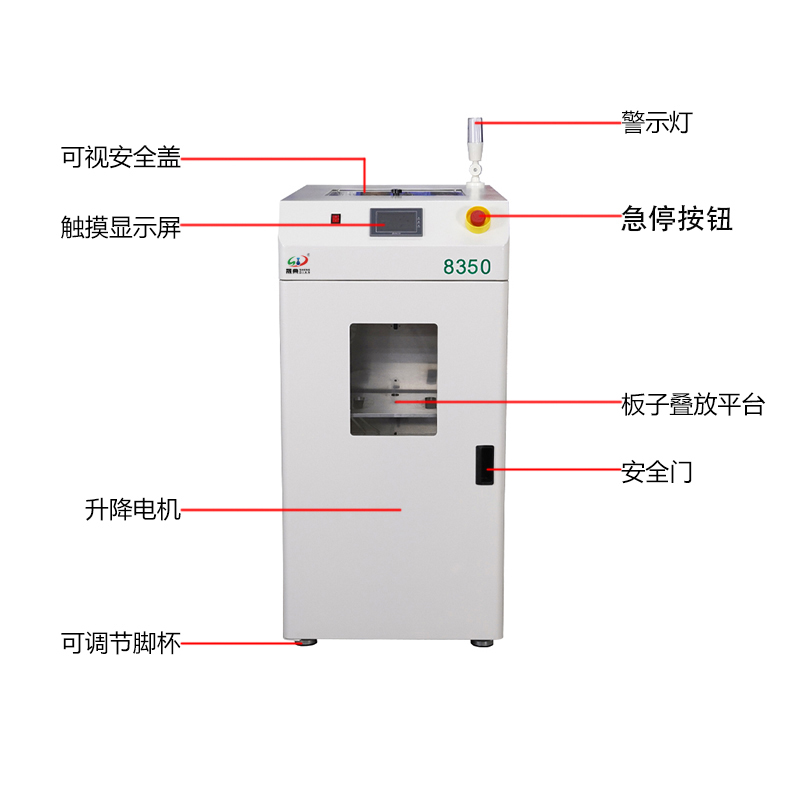

smt設備亞博真空吸板機1

smt設備亞博真空吸板機2

smt設備亞博真空吸板機3

smt設備亞博真空吸板機4

smt設備亞博真空吸板機5

smt設備亞博真空吸板機6

名稱	技術參數
機架尺寸	120010501250mm
適應PCB尺寸	5050—1200350mm
傳送方向	軌導前固定、左到右或右到左
PCB板置放位置	前面放板PCB（方便操作）
傳送高度	900mm±20
電源	220V\50Hz、60Hz
傳送電機	步進電機42*48
傳送驅動	步進驅動器MT57
升降電機	LINYI45W帶剎車功能
控制系統	松下PLC、微電腦觸摸屏
檢測光電	歐姆龍或HUAYIFENG
升降絲桿	臺灣上銀滾珠絲桿
氣缸	平移升降氣缸亞德克
升降氣缸磁性感應器	CS1-G磁性開關
PCB檢測光纖	松下
移載皮帶	帶鋼絲同步帶
平移裝置	步進電機及導軌移動
吸板裝置	大吸力真空發生器、真空吸嘴（四個吸嘴頭可任意移動吸取位置）
